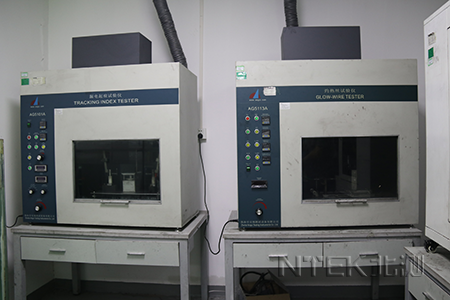

項目介紹
固體絕緣材料表面在電場和電解液的聯(lián)合作用下逐漸形成導電通路的過程，稱為漏電起痕。而絕緣材料表面抗漏電起痕的能力，稱為耐漏電起痕。
試驗目的
耐漏電起痕試驗主要是模擬家用電器產(chǎn)品在實際使用中不同極性帶電部件在絕緣材料表面沉積的導電物質(zhì)是否引起絕緣材料表面爬電、擊穿短路和起火危險而進行的檢驗。電器產(chǎn)品在使用過程中，由于環(huán)境的污染導致絕緣材料表面有污物、潮氣而產(chǎn)生漏電，由此誘發(fā)的腐蝕而損壞絕緣性能。本標準所規(guī)定的試驗是一種模擬極惡劣條件的加速試驗以檢驗絕緣材料是否會形成漏電痕跡，從而能在短時間內(nèi)區(qū)別固體絕緣材料抗漏電起痕的能力，保證產(chǎn)品在特定環(huán)境條件下的使用安全。
適用范圍
適用于照明設備、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、信息技術設備的研究、生產(chǎn)和質(zhì)檢部門，也適用于絕緣材料、工程塑料、電氣連接件、輔件行業(yè)。
方法標準
詳見 《GB/T 4207-2012 固體絕緣材料在潮濕條件下相比電痕化指數(shù)和耐電痕化指數(shù)的測定方法》
試驗分析
影響該項試驗的因素，歸納起來主要有以下幾個方面：
① 試樣的預處理
由于標準要求試樣表面應清潔，而樣品經(jīng)過制造、運輸、傳遞等環(huán)節(jié)到最終試驗難免會有脫模劑、油、灰塵等污物。因此必須對樣品表面進行清潔。當前國內(nèi)進行該試驗采用的清潔方式有幾種：
a ． 蒸餾水b．干棉球c 橡皮擦d 無水酒精。并且清潔的程序也有不同。用蒸餾水將改變樣品表面的濕度，用干棉球擦拭較難清除油脂，用橡皮擦擦拭則會改變樣品的真實狀況，無水酒精既能清潔油脂，又可自行揮發(fā)，較為理想。不當?shù)那鍧嵎绞綄υ囼灲Y果有較大的影響。
② 試驗表面平整狀況及試驗尺寸、厚度
試驗表面如果不平整或有傷痕，將對試驗結果造成影響，使試驗結果出現(xiàn)偏差。試樣尺寸不滿足15mm×15mm ×3mm，試驗時電解液則可能從試樣邊緣流出，導致電場和電解液的聯(lián)合作用時間縮短 厚度小于3mm，則材料的熱容量變小，使散熱更快，導致試驗結果受影響。
③ 電解液的電阻率和純度
電解液的電阻率和純度是漏電起痕試驗的兩個重要因素．由于鉑黑電導電極通常使用的電導率儀，其鉑黑電導電極易惰化，而導致電阻率測試不準確。故如何使用一種簡便的方法確定鉑黑電導電極性能良好而準確測
試溶液的電阻率就是其關鍵i而溶液含有雜質(zhì)的問題通常容易被忽略，這主要是由于配制電解液使用的蒸餾水不純的原因。
相對漏電起痕指數(shù)和耐漏電起痕指數(shù)
相對漏電起痕指數(shù)(CTI)：五個測試樣品能經(jīng)受50滴的試驗過程而不產(chǎn)生漏電起痕失效及持續(xù)火焰的最高電壓值。它還包括對材料在進行100滴測試時所顯現(xiàn)的特性的有關說明。
(PTI)：五個測試樣品能經(jīng)受50滴的試驗過程而不產(chǎn)生漏電起痕失效及持續(xù)火焰的測試電壓值。
服務熱線
400-800-6106
微信公眾號
微信咨詢
信息提交成功
