服務(wù)熱線
400-800-6106

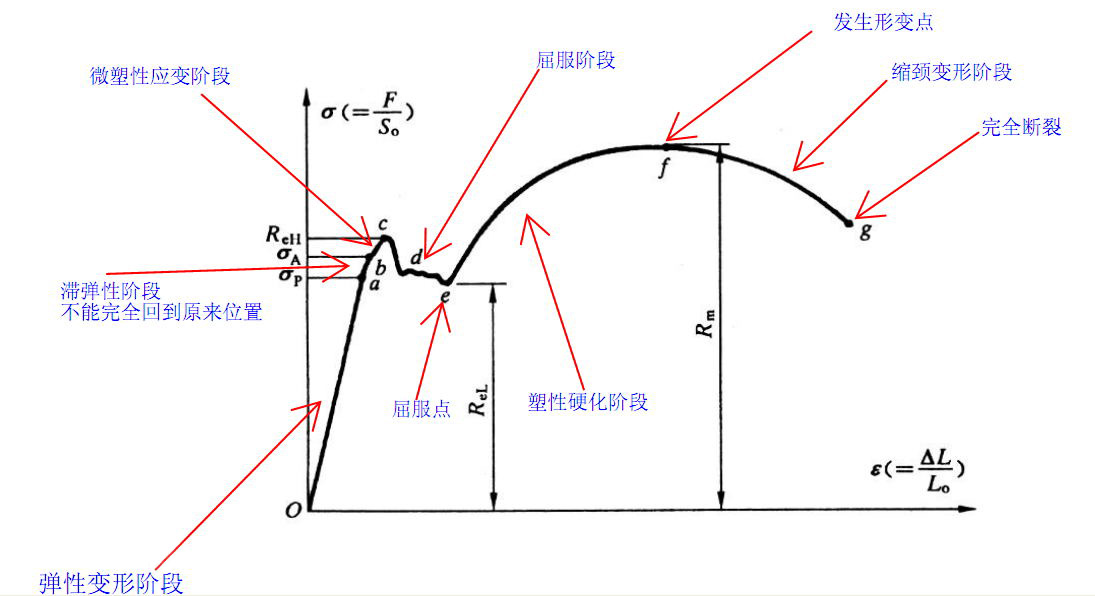

屈服強(qiáng)度：是金屬材料發(fā)生屈服現(xiàn)象時(shí)的屈服極限，亦即抵抗微量塑性變形的應(yīng)力。對(duì)于無(wú)明顯屈服的金屬材料，規(guī)定以產(chǎn)生0.2%殘余變形的應(yīng)力值為其屈服極限，稱為條件屈服極限或屈服強(qiáng)度。大于此極限的外力作用，將會(huì)使零件永久變形，無(wú)法恢復(fù)。
通常測(cè)定上屈服強(qiáng)度及下屈服強(qiáng)度的方法有兩種：圖示法和指針?lè)ā?
· 圖示法
試驗(yàn)時(shí)用自動(dòng)記錄裝置繪制力-夾頭位移圖。要求力軸比例為每mm所代表的應(yīng)力一般小于10N/mm2，曲線至少要繪制到屈服階段結(jié)束點(diǎn)。在曲線上確定屈服平臺(tái)恒定的力Fe、屈服階段中力首次下降前的最大力Feh或者不到初始瞬時(shí)效應(yīng)的最小力FeL。
屈服強(qiáng)度、上屈服強(qiáng)度、下屈服強(qiáng)度可以按以下公式來(lái)計(jì)算：
屈服強(qiáng)度計(jì)算公式：Re=Fe/So；Fe為屈服時(shí)的恒定力。
上屈服強(qiáng)度計(jì)算公式：Reh=Feh/So；Feh為屈服階段中力首次下降前的最大力。
下屈服強(qiáng)度計(jì)算公式：ReL=FeL/So；FeL為不到初始瞬時(shí)效應(yīng)的最小力FeL。
·?指針?lè)?
試驗(yàn)時(shí)，當(dāng)測(cè)力度盤的指針首次停止轉(zhuǎn)動(dòng)的恒定力或者指針首次回轉(zhuǎn)前的最大力或者不到初始瞬時(shí)效應(yīng)的最小力，分別對(duì)應(yīng)著屈服強(qiáng)度、上屈服強(qiáng)度、下屈服強(qiáng)度。
| 試驗(yàn)方法 | 試驗(yàn)項(xiàng)目 | 試驗(yàn)標(biāo)準(zhǔn) |
| 室溫拉伸試驗(yàn) |
Standard Test Methods for
Tension Testing of Metallic Materials 金屬材料拉伸試驗(yàn)方法 |
ASTME8/E8M-13a |
|
Standard
Test Methods and Definitions for Mechanical Testing of Steel Products 鋼制品力學(xué)性能試驗(yàn)的標(biāo)準(zhǔn)試驗(yàn)方法和定義 |
ASTM A370-14 | |
|
Metallic
materials -- Tensile testing -- Part 1: Method of test at room temperature 金屬材料--拉伸試驗(yàn)--第1部分：常溫測(cè)試法 |
EN ISO6892-1：2009 | |
| 金屬材料室內(nèi)拉伸試驗(yàn)方法 | GB/T228-2002 | |
| 金屬材料拉伸試驗(yàn)室溫下試驗(yàn)方法 | JISZ2241-2011 | |
|
Metallic
materials -Tensile testing at ambient temperature 金屬材料-拉伸試驗(yàn)在環(huán)境溫度下 |
AS 1391-2007 | |
|
Standard
Test Methods for Tension Testing Wrought and Cast Aluminum-and Magnesium-Alloy Products 鍛造和鑄造的鋁及鎂合金制品抗拉試驗(yàn)的標(biāo)準(zhǔn)試驗(yàn)方法 |
ASTM B557-14 | |
| 高溫拉伸試驗(yàn) |
Standard Test Methods for
Elevated Temperature Tension Tests of Metallic Materials 金屬材料高溫拉伸試驗(yàn)方法 |
ASTME21-09 |
|
Metallic
materials -- Tensile testing - Part 2: Method of test at elevated temperature 金屬材料--拉伸試驗(yàn)--第2部分：高溫下的試驗(yàn)方法 |
ISO 6892-2：2011 | |
|
Metallic
materials--Tensile testing at elevated temperature 金屬材料 高溫拉伸試驗(yàn)方法 |
GB/T 4338-2006 | |
| 鋼鐵材料及耐熱合金的高溫拉力試驗(yàn)方法 | JIS G0567-1998 | |
|
Metallic
materials--Tensile testing at elevated temperature 金屬材料 高溫拉伸試驗(yàn)方法 |
AS 2291-2007 | |
| 低溫拉伸試驗(yàn) | 金屬材料 低溫拉伸試驗(yàn)方法 | GB/T 13239-2006 |
| 金屬材料 低溫試驗(yàn)方法 | ISO 15579:2000 |
微信公眾號(hào)
微信咨詢
信息提交成功
