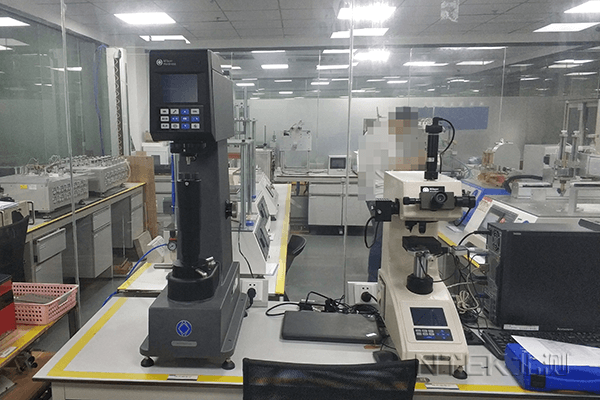

一、性質不同

1、洛氏硬度是以壓痕塑性變形深度來確定硬度值的指標，以0.002毫米作為一個硬度單位。

2、維氏硬度，是指用一個相對面間夾角為136度的金剛石正棱錐體壓頭，在規定載荷F作用下壓入被測試樣表面，保持定時間后卸除載荷，測量壓痕對角線長度d，進而計算出壓痕表面積，最后求出壓痕表面積上的平均壓力，即為金屬的維氏硬度值，用符號HV表示。

二、衡量硬度不同

1、洛氏硬度（HR）以壓痕深度來衡量硬度。

2、維氏硬度（HV）以120kg以內的載荷和頂角為136°的金剛石方形錐壓入器壓入材料表面，用載荷值除以材料壓痕凹坑的表面積，即為維氏硬度值（HV）。

三、適用范圍不同

1、洛式硬度壓痕很小，測量值有局部性，須測數點求平均值，適用成品和薄片，歸于無損檢測一類。

2、維氏硬度它適用于較大工件和較深表面層的硬度測定。維氏硬度尚有小負荷維氏硬度，它適用于較薄工件、工具表面或鍍層的硬度測定；顯微維氏硬度，試驗負荷＜1.961N，適用于金屬箔、極薄表面層的硬度測定。

維氏硬度測試樣品的要求大致如下：

1、試樣外表要求

維氏硬度試樣表面應光滑平整，不能有氧化皮及雜物，不能有油污。一般的，維氏硬度試樣表面粗糙度參數Ra不大于0.40μm，小負荷維氏硬度試樣不大于0.20μm，顯微維氏硬度試樣不大于0.10μm。（μm是表面粗糙度參數Ra的單位。）

2、試樣制備的要求

維氏硬度試樣制備過程中，應盡量減少過熱或者冷作硬化等因素對表面硬度的影響。

此外，對于小截面或者外形不規則的試樣，如球形、錐形，需要對試樣進行鑲嵌或者使用專用平臺。
