沖擊試驗(yàn)是研究材料對(duì)于動(dòng)荷抗力的一種試驗(yàn)，和靜載荷作用不同，由于加載速度快，使材料內(nèi)的應(yīng)力驟然提高，變形速度影響了材料的機(jī)構(gòu)性質(zhì)，所以材料對(duì)動(dòng)載荷作用表現(xiàn)出另一種反應(yīng)。往往在靜載荷下具有很好的塑性性能。在沖擊載荷下會(huì)呈現(xiàn)出脆性的性質(zhì)。

金屬材料沖擊試驗(yàn)，還可以揭示靜載荷時(shí)，不易發(fā)現(xiàn)的某結(jié)構(gòu)特點(diǎn)和工作條件對(duì)機(jī)械性能的影響（如應(yīng)力集中，材料內(nèi)部缺陷，化學(xué)成分和加荷時(shí)溫度，受力狀態(tài)以及熱處理情況）因此沖擊試驗(yàn)在工藝分析比較和科學(xué)研究中都具有一定的意義。

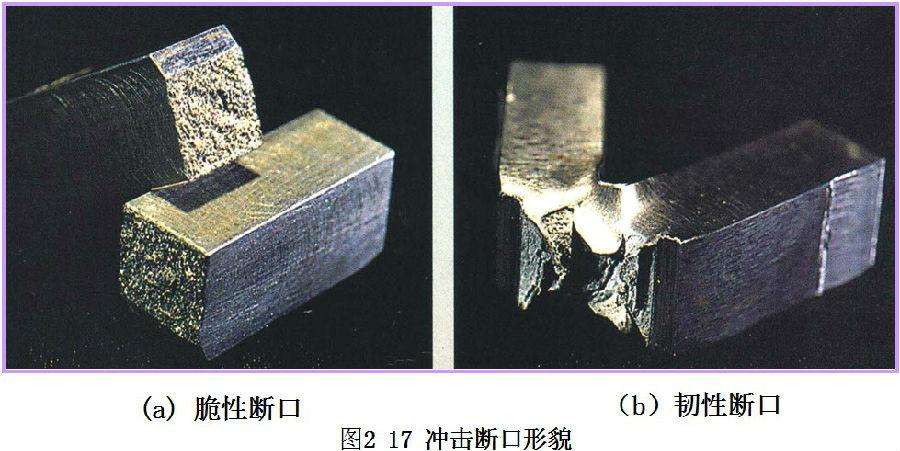

沖擊試驗(yàn)是用來度量材料在高速狀態(tài)下的韌性或斷裂的抵抗能力的。試驗(yàn)是在規(guī)定的試驗(yàn)條件下，測(cè)定標(biāo)準(zhǔn)試樣斷裂時(shí)所需要的能量（以單位面積上所消耗的能量表示），而不是如拉伸、壓縮及彎曲試驗(yàn)?zāi)菢樱瑴y(cè)定試樣破壞時(shí)的應(yīng)力。延展性材料的沖擊強(qiáng)度（或斷裂能力）要比脆性材料的大得多。

試驗(yàn)方法有：
根據(jù)沖擊能量獲取方法，可分為勢(shì)能類型和動(dòng)能類型;從試驗(yàn)溫度角度來看，它可分為高溫沖擊（200-1000°C），低溫沖擊（0~-192°C）和常溫沖擊3種類型;根據(jù)受力形式，它可分為拉伸沖擊，彎曲沖擊，扭轉(zhuǎn)沖擊和剪切沖擊等，并可分為簡(jiǎn)支梁受沖擊彎曲沖擊。懸臂梁沖擊;根據(jù)能量影響的數(shù)量，它可分為大能量初級(jí)沖擊和小能量多重沖擊。

根據(jù)測(cè)試要求記錄相關(guān)的材料等級(jí)，爐號(hào)，規(guī)格，材料狀態(tài)，技術(shù)條件等。使用精度為0.02mm的游標(biāo)卡尺測(cè)量樣品尺寸，以滿足相關(guān)標(biāo)準(zhǔn)，如尺寸公差和表面粗糙度。試樣凹口的底部應(yīng)光滑，并且不允許有與凹口軸線平行的可見劃痕。進(jìn)行仲裁試驗(yàn)時(shí)，凹口底部的粗糙度應(yīng)小于16um。如果不滿足要求，則必須重新加工樣品。

測(cè)試前檢查試驗(yàn)機(jī)是否正常，如樣品支架的跨度是否為40（±0.5）mm，擺錘打擊中心的位置是否正確等，并在不符合時(shí)進(jìn)行調(diào)整要求。根據(jù)待測(cè)材料，選擇擺錘的能量水平，并檢查當(dāng)擺錘為空時(shí)被動(dòng)指針是否返回零，偏差不應(yīng)超過最小分度的四分之一。試驗(yàn)機(jī)器的正常使用范圍通常規(guī)定為每個(gè)擺錘的最大沖擊能量的10％-90％。試樣應(yīng)靠近支架放置，試樣的對(duì)稱平面應(yīng)位于兩個(gè)支架的對(duì)稱平面上，偏差不應(yīng)大于±0.5mm。室溫沖擊試驗(yàn)應(yīng)在10-35°C下進(jìn)行。嚴(yán)格測(cè)試溫度要求的試驗(yàn)應(yīng)在（20±2）℃下進(jìn)行。
